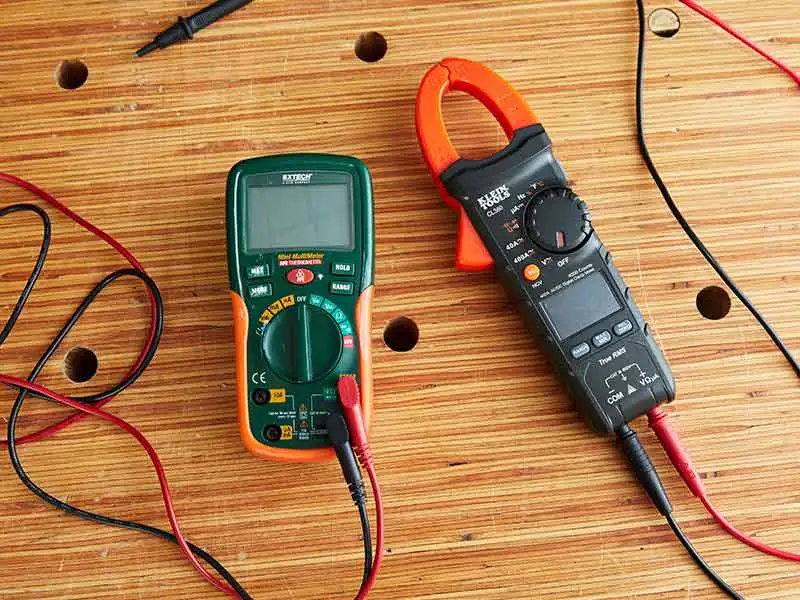

مولتی مترها یکی از پرکاربردترین ابزارهای چند کاره تعمیرات موبایل هستند که به راحتی قابل حمل‌اند. در سال های ۱۸۲۰ بوسیله اولین گالوانومترها، تنها توانایی اندازه گیری ولتاژ و مقاومت را داشتند و اندازه آنها نسبت به مولتی‌مترهای کنونی بزرگتر بود. نیاز بشر به ابزارهای اندازه گیری دقیق تر قطعات الکترونیک، باعث شد که در سال ۱۹۲۰ مخترع انگلیسی اولین مولتی متر را طراحی کند.

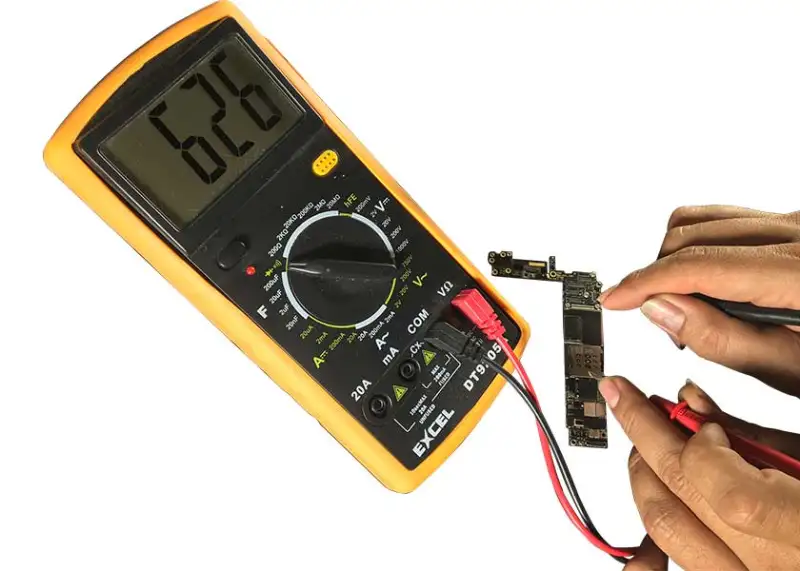

با پیشرفت علم مولتی مترها کارایی گسترده ای در صنعت پیدا کردند و در صنعت موبایل نیز قابلیت اندازه گیری جریان، ولتاژ و مقاومت قطعات گوشی را دارند. یک مولتی متر می تواند بعنوان ولت متر، اهم متر و آمپر متر استفاده شود. از این وسیله برای تست قطعات الکترونیکی بورد موبایل مانند مقاومت، خازن، دیود، ترانزیستور و باتری استفاده می شود. از دیگر استفاده های مولتی متر در تعمیرات موبایل می توان به تست جریان برد گوشی و یا تست دما و کالیبره هیتر و هویه نیز اشاره کرد.
مولتی‌متر دستگاهی است برای مشاهده چندین کمیت الکتریکی از قبیل ولتاژ یا اختلاف پتانسیل و امپراژ یا جریان و مقاومت الکتریکی که می‌توان با آن سلامت قطعات یا مشخصات یک قطعه را ارزیابی کرد.مولتی‌مترها در دو نوع آنالوگ و دیجیتال وجود دارند نوع دیجیتال آن برای مصارف گوناگونی طراحی می‌شوند، که به وسیله یک سلکتر مدور بین کمیت‌های الکتریکی می‌تواند برحسب نیاز گردش نماید برای استفاده از آن لازم است شما با هر کدام از آن کمیت‌ها آشنا باشید که برای هریک یک واحد مشخص اندازه‌گیری تعیین می‌شود.
به وسیله دستگاه مولتی‌متر می‌توان چندین کمیت مختلف را اندازه‌گیری کرد، کسی که دائماً با برق و کارهای برقی سر و کار دارد بایستی قادر باشد مقدار ولتاژ، آمپراژ و اهم را اندازه‌گیری نماید. این وسیله می‌تواند کارهایی مانند ولت‌متر برای اندازه‌گیری اختلاف پتانسیل، آمپرمتر برای اندازه‌گیری شدت جریان مدار، اهم متر برای اندازه‌گیری مقاومت مدار را انجام دهد، انواع آن به دو دسته‌ی آنالوگ یا عقربه‌ای و دیجیتال تقسیم می‌شوند، نام دیگر این دستگاه آوومتر است، با استفاده از آن هم چنین می‌توان سلامت قطعه و یا مشخصات آن را شناسایی کرد، از این وسیله برای ارزیابی قطعات خودرو نیز استفاده می‌شود، تمام آوومترها با جزئی اختلاف مانند یکدیگر هستند.
قبل از هر چیز باید آشنایی کاملی با قطعات مو بایل و نحوه تست قطعات موبایل با مولتی متر داشته باشیم تا در صورت هرگونه خطا و مشکل آن را برطرف کنیم.
1-پراب قرمز را به پلاگ VΩmA و پراب سیاه را به پلاگ COM وصل کنید.
2- سلکتور مولتی متر را روی موقعیت ولتاژ DC دلخواه قرار دهید. اگر ولتاژ مورد اندازه گیری نامشخص است آنگاه سلکتور را روی بالاترین محدوده قرار دهید و آن را کاهش دهید تا وقتی که مقدار مورد نظر بدست آمد.
3- دو سر دیگر کابل های پراب را به دستگاه یا بورد مورد نظر وصل کنید.
4- دستگاه مورد نظر را روشن کنید. ولتاژ اندازه گیری شده بر روی نمایشگر مولتی متر دیجیتال نمایش داده خواهد شد.
1-پراب قرمز را به پلاگ VΩmA و پراب سیاه را به پلاگ COM وصل کنید.
2- سوئیچ محدوده را روی موقعیت ولتاژ AC دلخواه قرار دهید.
3- دو سر دیگر کابل های پراب را به دستگاه یا بورد مورد نظر وصل کنید.
4- دستگاه یا وسیله ی مورد نظر را روشن کنید. ولتاژ اندازه گیری شده بر روی نمایشگر مولتی متر دیجیتال نمایش داده خواهد شد.
1-پراب قرمز را به جک VΩmA و پراب سیاه را به جک COM وصل کنید. برای اندازه گیری جریان DC بین 200 میلی آمپر و 10 آمپر، پراب قرمز را به جک 10A وصل کنید.
2- سوئیچ محدوده را روی موقعیت جریان DC دلخواه قرار دهید.
3- بورد مورد نظر را باز کنید و سر دیگر پراب ها را بصورت سری با بار الکتریکی مورد نظر وصل کنید.
4- مقدار نشان داده شده روی نمایشگر را بخوانید.
1-پراب قرمز را به جک VΩmA و پراب سیاه را به جک COM وصل کنید.
2- سلکتور را روی حالت مقاومت با مقدار اهم دلخواه قرار دهید.
3- اگر مقاومت مورد نظر به یک بورد وصل است، آنگاه دستگاه را خاموش کنید و تمامی مقاومت ها را قبل از تست تخلیه کنید.
4- نوک پراب ها را به بورد مورد نظر وصل کنید.
5- مقدار مقاومت نشان داده شده روی نمایشگر را بخوانید.
1-پراب قرمز را به جک VΩmA و پراب سیاه را به جک COM وصل کنید.
2- سلکتور را روی موقعیت دیود قرار دهید.
3- کابل پراب قرمز رنگ را به آنود و کابل مشکی را به کاتد دیود وصل کنید.
4- ولتاژ بصورت mV روی نمایشگر نشان داده می شود. اگر دیود برعکس باشد، عدد 1 بر روی LCD نمایش داده می شود.
1-سلکتور مولتی متر را روی حالت خازن قرار دهید.
2- پراب های مشکی و قرمز مولتی متر را در قسمت های مناسب قرار دهید.
3- نوک پراب ها را به دو سر خازن وصل کنید. مقدار ظرفیت خازن بر روی نمایشگر نشان داده می شود. اگر مولتی متر شما اتورنج نیست و بصورت دیجیتال است باید ابتدا محدوده ظرفیت خازن (مثلا 10μF) را تنظیم کنید.
1-سلکتور را روی موقعیت hFE قرار دهید.
2- مشخص کنید که ترانزیستور از نوع NPN یا PNP است و پایه های کالکتور و بیس آن را تعیین کنید. پایه ها را در سوراخ های مناسب سوکت hFE واقع بر روی پنل جلویی مولتی متر قرار دهید.
3- مولتی متر مقدار تقریبی hFE ترانزیستور را در شرایط جریان پایه 10μA و ولتاژ 2.8DC نشان می دهد.
1-پراب قرمز را به جک VΩmA و پراب سیاه را به جک COM وصل کنید.
2- سلکتور را روی حالت بازر (Buzzer) یا پیوستگی تنظیم کنید.
3- کابل های پراب را به دو نقطه مورد نظر وصل کنید. اگر جریان در مدار شما برقرار باشد، صفحه نمایش عدد صفر یا عددی نزدیک به صفر را نشان می دهد و مولتی متر بوق می زند که نشان دهنده پیوستگی در مدار است.
اگر عبارت OL (حلقه باز) یا عدد 1 بر روی صفحه نشان داده شد بدین معنی است که مدار در یک قسمت قطع شده و پیوستگی ندارد. تست پیوستگی در برخی مولتی مترهای امروزی به وسیله بوق و صدا نیز مشخص می شود ولی مطمئن ترین راه استفاده از صفحه نمایش و داده های واقعی مولتی متر است.
1-پراب های مربوط به سنسور دماسنج را به جک های COM و VΩmA وصل کنید.
2- سلکتور را روی حالت دماسنج قرار دهید.
3- دما بصورت درجه سانتی گراد یا فارنهایت بر روی نمایشگر مولتی متر نشان داده می شود.
از این ویژگی مولتی مترها معمولا در کالیبره و تست کردن هیتر های تعمیرات موبایل استفاده می شود.
زمانی که از مولتی متر استفاده می کنید، مسئولیت نگهداری و جلوگیری از آسیب دیدن آن بر عهده شماست. تعویض فیوز مولتی متر یکی از کارهایی است که ممکن است ناچار به انجام آن شوید. فیوز مولتی متر به ندرت باد می کند یا نیاز به تعویض دارد اما اگر این اتفاق رخ داد باید آن را تعویض کنید. هم چنین تعویض باتری مولتی متر اقدامی است که با نمایش علامت باتری بر روی نمایشگر مولتی متر بایستی انجام دهید.
مولتی‌متر آنالوگ تعمیرات گوشی موبایل از نخستین‌ترین نوع مولتی‌مترهای موجود در بازار هستند که دارای یک عقربه، صفحه مدرج و سلکتور تنظیمات هستند. کارکرد آنها برپایه عبور جریان از سیم پیچ قرار گرفته شده است که سبب ایجاد نیروی مغناطیسی شده و عقربه نمایشگر به حرکت در می‌آید و مقدار جریان متغییر را به ما نمایش می‌دهد. در واقع صفحه نمایش‌های مولتی‌متر آنالوگ مقدار لحظه‌ای جریان را در سیستم نمایش می‌دهد و بنابراین عملکرد آنها در مدار با جریان های متغیر خیلی حساس بوده و مقدار ثابتی را نشان نمی‌دهند، روی هم رفته مولتی‌مترهای آنالوگ قیمت نسبتا کمتری دارند اما کارکردن با آنها احتیاج به مهارت بیشتری دارد و در بین تعمیرکاران گوشی موبایل عمومیت کمتری دارد.

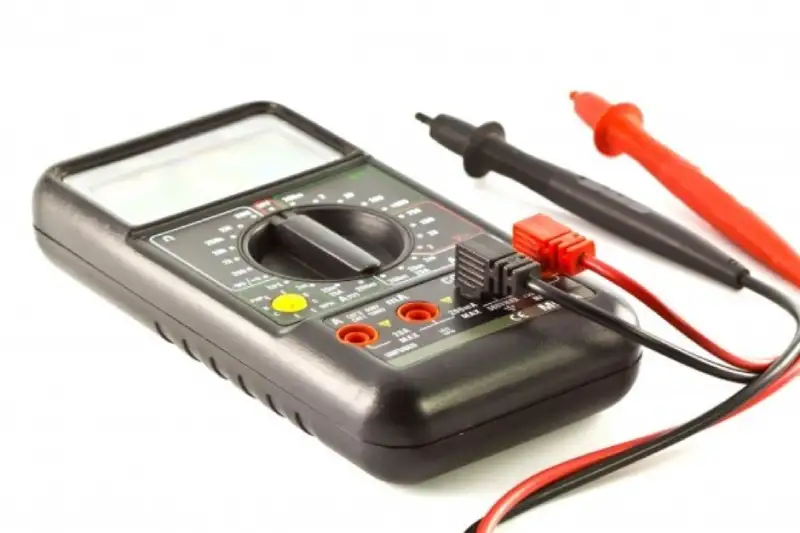

همان‌گونه که ذکر شد استفاده مولتی‌متر در تعمیرات گوشی موبایل خیلی برای ازمایش قطعات و عیب‌یابی به کار می‌رود، اولین مولتی‌مترهای دیجیتال در سال ۱۹۷۰ بوجود آمد که توجه بیشتر و عملکرد بهتری نسبت به مولتی‌مترهای آنالوگ داشتند و این‌روزها کاربرد گسترده‌ای در تعمیرات گوشی موبایل دارند. مولتی‌مترهای دیجیتال از مولتی‌مترها دارای نمایشگر LED و یا LCD می‌باشند که کمیت‌ها و اعداد مولتی‌متر بصورت دیجیتال و بر روی صفحه نمایش مولتی‌متر نشان داده می‌شوند و بسیار دقیق هستند.
داخل مولتی‌مترهای دیجیتال مداری الکتریکی وجود دارد که سیگنال‌های آنالوگ را به دیجیتال تبدیل کرده و مقدار جریان، ولتاژ و قدرت قطعات مورد بررسی بر روی نمایشگر مولتی‌متر قابل دیدن است. وجود بردهای الکترونیکی در این مولتی‌مترهای دیجیتال ابعاد آنها نسبت به مولتی‌مترهای آنالوگ کوچک‌تر بوده و در نتیجه وزن کمتری نیز دارند، بستگی به طراحی کمپانی سازنده، خصوصیات و دقت عمل مولتی‌مترهای دیجینال قیمت آنها می‌تواند متغییر باشد.

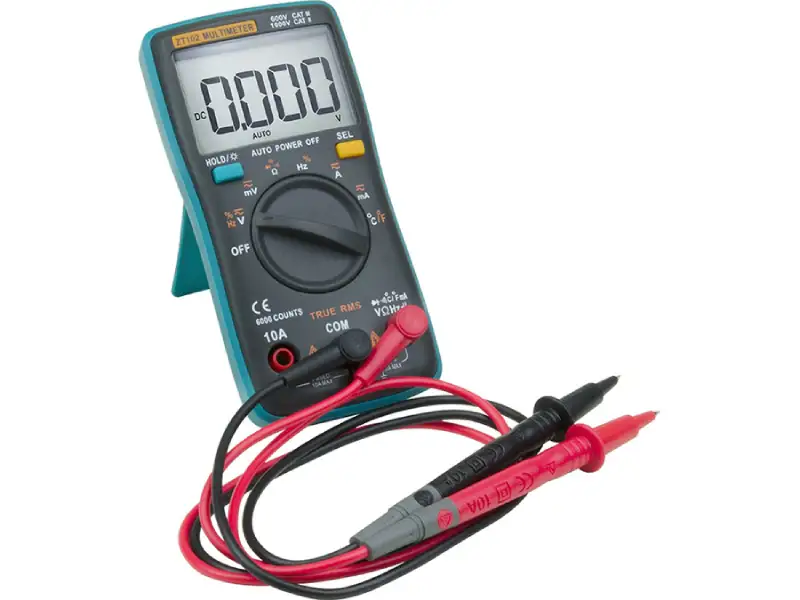

در حقیت مولتی‌مترهای اتو رنج نوعی مولتی‌متر دیجیتال هستند که دارای طراحی ساده‌تر و توانایی بیشتر می‌باشند، مولتی‌متر اتو رنج دارای سلکتور تنظیمات بسیار ساده بوده و تعمیرگر زمان کار وقت کمتری را صرف تنظیم آنها می‌کند. از ویژگی‌های دیگر مولتی‌متر اتو رنج می‌توان به ابعاد کوچک و امانکات اندازه‌گیری درجه دما و فرکانس دستگاه‌های الکترونیک نیز اشاره کرد. با استفاده از این ویژگی‌ها می‌توان درجه دما هیتر و هویه‌های تعمیرات کوشی موبابل را ازمایش و آنها را کالیبره کرد، در حال حاضر این نوع از مولتی‌مترها، بهترین مولتی‌متر تعمیرات گوشی موبایل به‌حساب می‌آیند و نسبت به سایر مدل‌ها قیمت نسبتا بالاتری دارند.
